高温防腐涂料层间脱层是工程里很常见的问题，现在志盛威华技术部给现场能直接对照排查的方式，把最核心、最真实的原因一次性说清楚，不绕弯：
一、最主要、最常见的原因

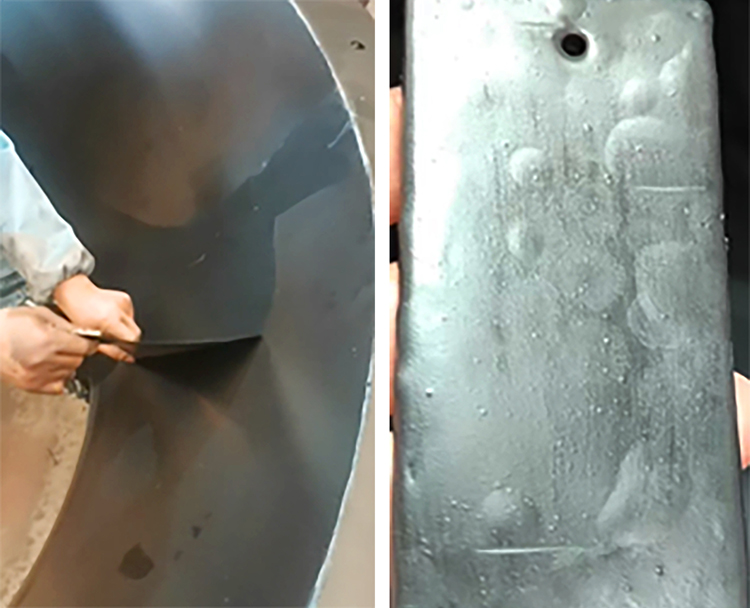

- 层间间隔时间太长，底层过度固化，底层放太久，表面太光滑、太致密，下一道涂层抓不住底层，像“漆上打蜡”，一撕就掉。
- 底层没干透（或者表干）就加热升温
高温涂料（尤其是有机硅、陶瓷类涂料）表干快、实干慢，看着干了，内部溶剂没出来，受热后鼓泡、脱层。
- 底层表面有油污、灰尘、（水，水汽或者脱模剂），只要有隔离层，两层就粘不住。
高温设备施工最怕底层表面凝露、油污或者铁锈粉。
二、涂料本身/施工工艺问题
- 涂料配套体系不兼容
施工过程中的底漆、中间漆、面漆不是同一系列，树脂体系不一样（环氧+有机硅乱配），化学不相容，必然分层。
- 施工厚度太厚，一次成膜过重
高温涂料一次刷太厚，内部不固化，表面先硬，层间内应力大，直接分层、开裂。
- 底材处理不达标（除锈、粗糙度不够）
没达到Sa2.5级或粗糙度不足，底漆本身就粘不牢，后面几层自然一起掉。
三、环境与温度原因
- 施工环境温度过低或者湿度过高，温度＜5℃、湿度＞60%，涂层固化极慢，层间附着力直接报废。
- 受热冲击太快，没按要求梯度升温，直接高温烘烤，涂层内部应力瞬间爆发，层间撕裂。
以上是总结的涂层脱落的主要原因，希望对现场的施工有所帮助。
